模块化紧凑型在线式气体流量计,管径从DN15至DN50

  • Massflow

EE741

EE741在线式流量计专用于精密测量压缩空气和其他工业气体流量。通过使用三种不同规格的安装块,可在DN15,DN20,DN25, DN32,DN50等不同管径的管道上使用同一个变送器。

热式测量原理配合高效的E+E热膜元件实现了出色的长期稳定性和快速的响应时间。

即使在较低的测量范围内,通过应用工厂特定的多点校准(在7bar下执行)也可以实现出众的测量精度。这决定了检测泄漏 的可靠性并节省响应的能耗。EE741系列变送器的结构采用模块化设计,仪表易于安装和维护。

模块化设计

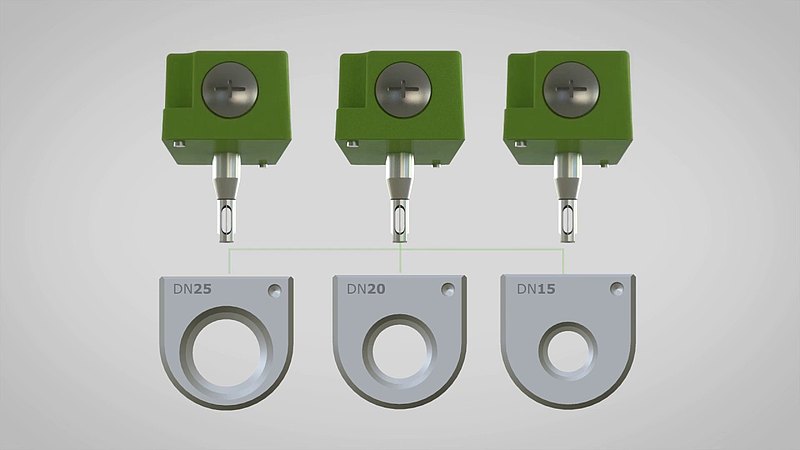

同一个变送器可使用三种不同规格的管径:

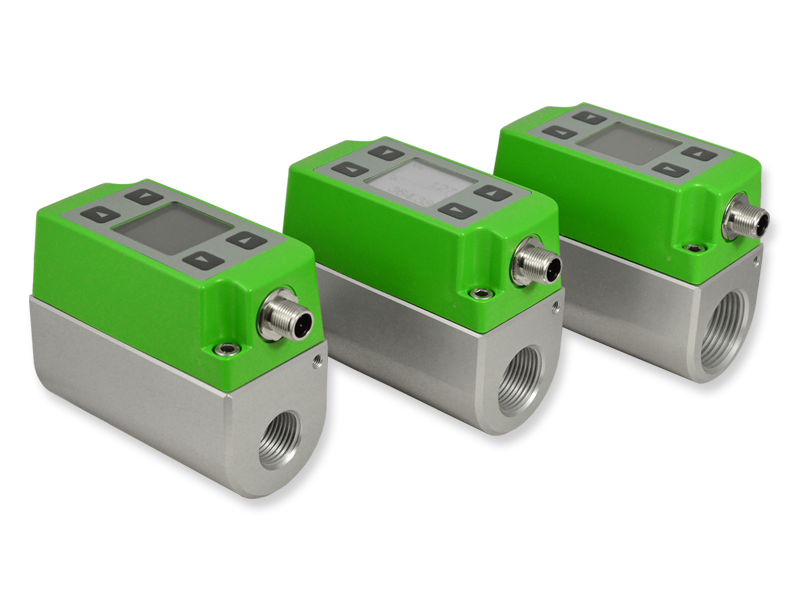

  • EE741: DN15/ DN20/ DN25

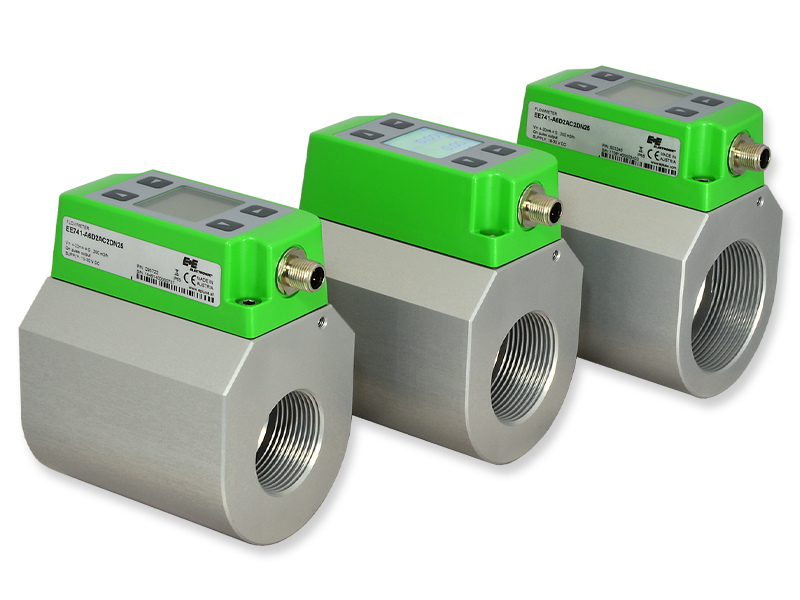

  • EE741-N50: DN32 / DN40/ DN50

用户可直接通过显示模块或者免费的产品组态软件EE-PCS来调整变送器的管径。

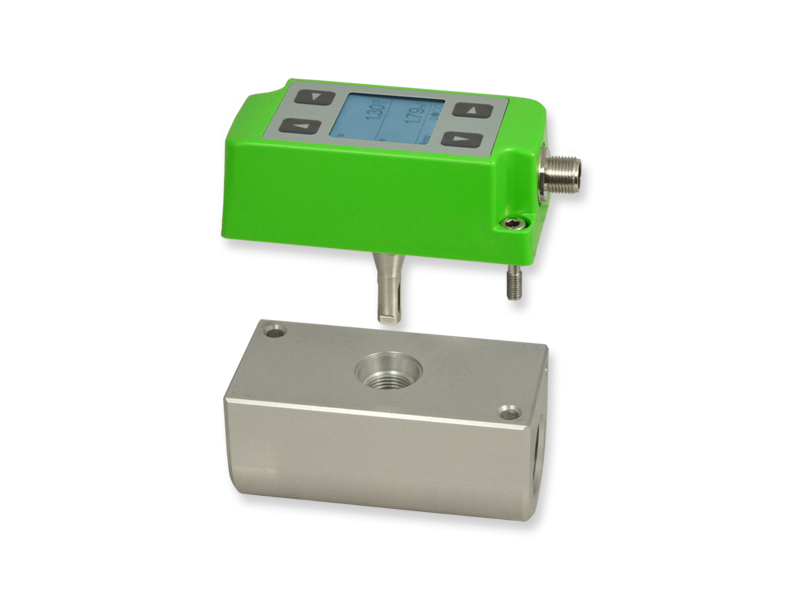

一旦将变送器安装块安装到管道中,就可以在无需拆卸管道的情况下安装和移除变送器。因此,EE741也是临时测量和移动测量的理想之选。包含在标准供货范围内的密封塞保证了即使在变送器被拆除的情况下,也可对管道内的压缩空气进行正常操作。

显示(可选项)

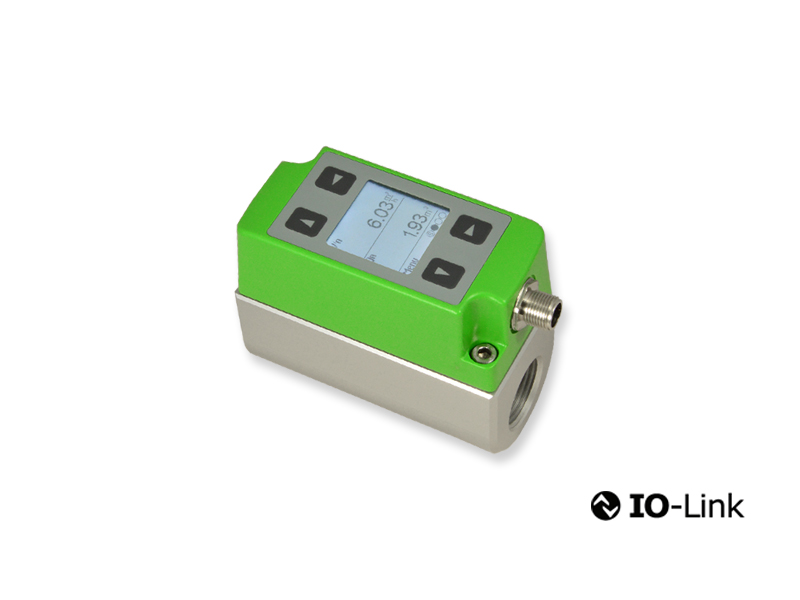

使用先进技术的LCD屏幕显示瞬时流量及累计流量值。可以通过按钮和直观的菜单指导轻松进行用户需要的配置。显示屏可以通过调节按钮进行90度旋转,不管流量计安装在什么位置都方便用户进行查看。

典型应用

  • 压缩空气流量测量
  • 工艺气体测量,包括O2, N2, Ar, CO₂和其它气体
  • 氮气发生器
  • 泄漏检测
如果您有任何问题,随时可以联系我们! 立即查询
  • 模块化设计
  • 在不中断管道工作的情况下对变送器进行拆装
  • 带压校准
  • 高性价比
  • 模拟输出、脉冲输出和开关量输出
  • Modbus RTU和M-Bus总线接口
  • 计算综合耗量
测量值
标准体积流量, 质量流量, 标准流量, 温度,消耗量
管径
DN15 / DN20 / DN25DN32 / DN40 / DN50
测量范围 - 流量
DN15: 0.2 - 76.3 Nm³/hDN20: 0.4 - 135.6 Nm³/hDN25: 0.6 - 212 Nm³/h
测量范围 -流量
DN32: 0.9 - 347.4 Nm³/hDN40: 1.4 - 542.8 Nm³/hDN50: 2.2 - 848.2 Nm³/h
精度 -流量
±(测量值的3% + 0.3%满量程)
测量范围 - 温度
-20...60 °C
精度 温度
± 0.7 °C
输出信号
0/4-20 mA, 脉冲输出, 开关量输出, Modbus RTU或M-Bus总线接口, IO-Link
供电电源
18 - 30V DC
您想进一步了解我们的产品? 立即查询
